Capacitor Trifásico com Terminal SIGUT

Introdução

Um capacitor trifásico com terminal SIGUT é um componente projetado para operar em redes de 380–440 V AC trifásicas, fornecendo potência reativa e melhorando o fator de potência do sistema. Terminais do tipo SIGUT são blocos de conexão robustos com proteção elétrica e aperto por parafuso, facilitando instalação e manutenção.

Principais Características do Capacitor Trifásico com Terminal SIGUT

Função básica

Dispositivo usado para correção do fator de potência em instalações trifásicas, reduzindo energia reativa e melhorando a eficiência da distribuição elétrica.

Tecnologia e Construção

Construído com filme de polipropileno metalizado (MKP), que oferece excelente desempenho dielétrico e confiabilidade.
Pode ter elemento encapsulado em canecas de alumínio para melhor dissipação térmica.
Muitos modelos incluem resistores de descarga internos, que aumentam a segurança ao desligar o componente.

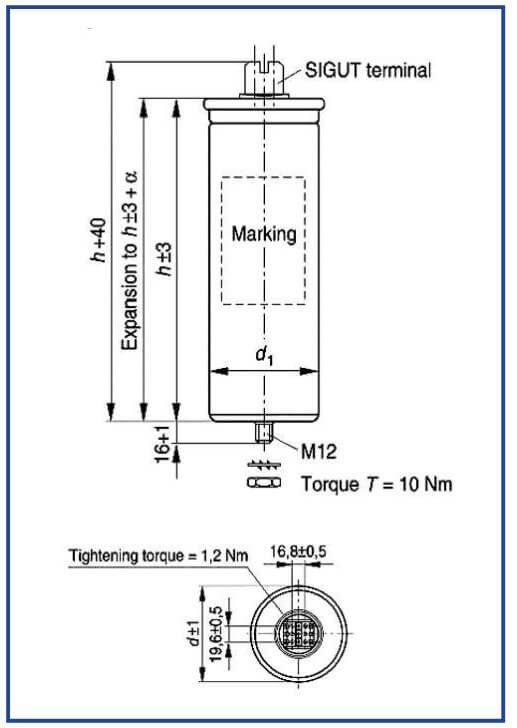

🔩 Terminal SIGUT

Terminal SIGUT é um terminal de conexão robusto com proteções contra toque acidental (nível de proteção ~IP20) e fixação por parafuso sólido, facilitando instalação e manutenção segura.
Esse tipo de terminal é comum em capacitores de potência média a alta (normal/heavy duty) no intervalo de vários kVAr.

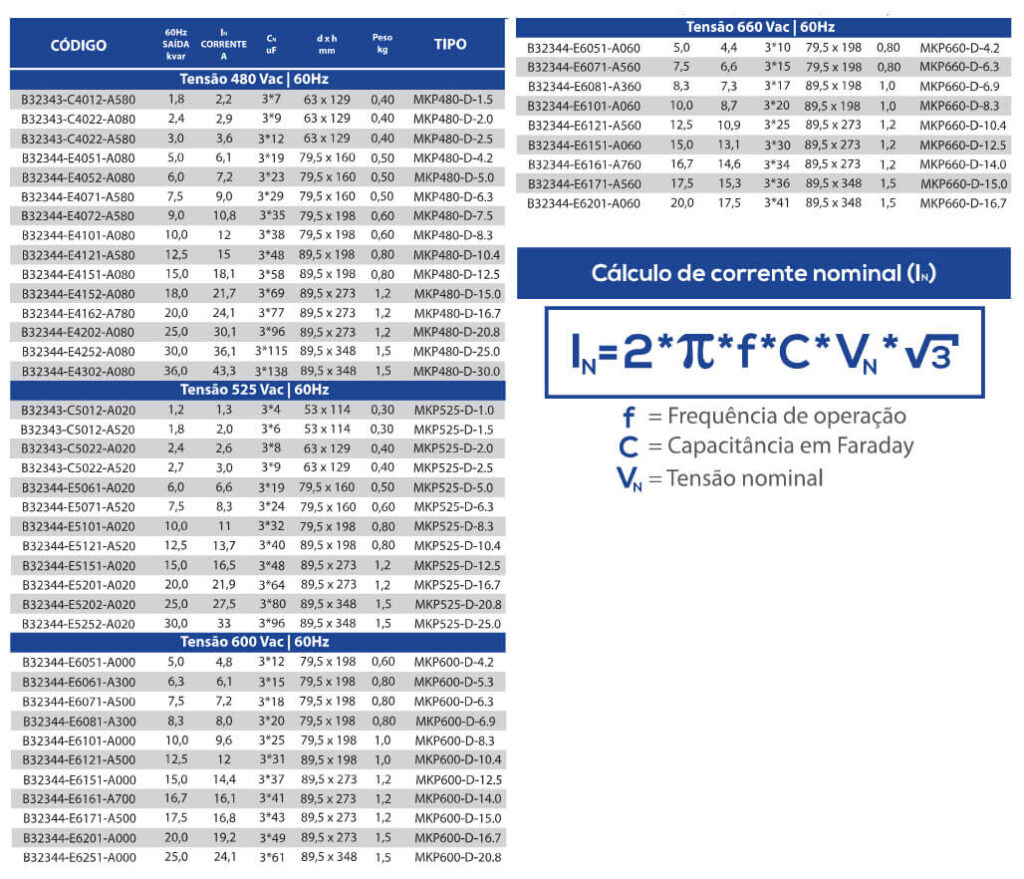

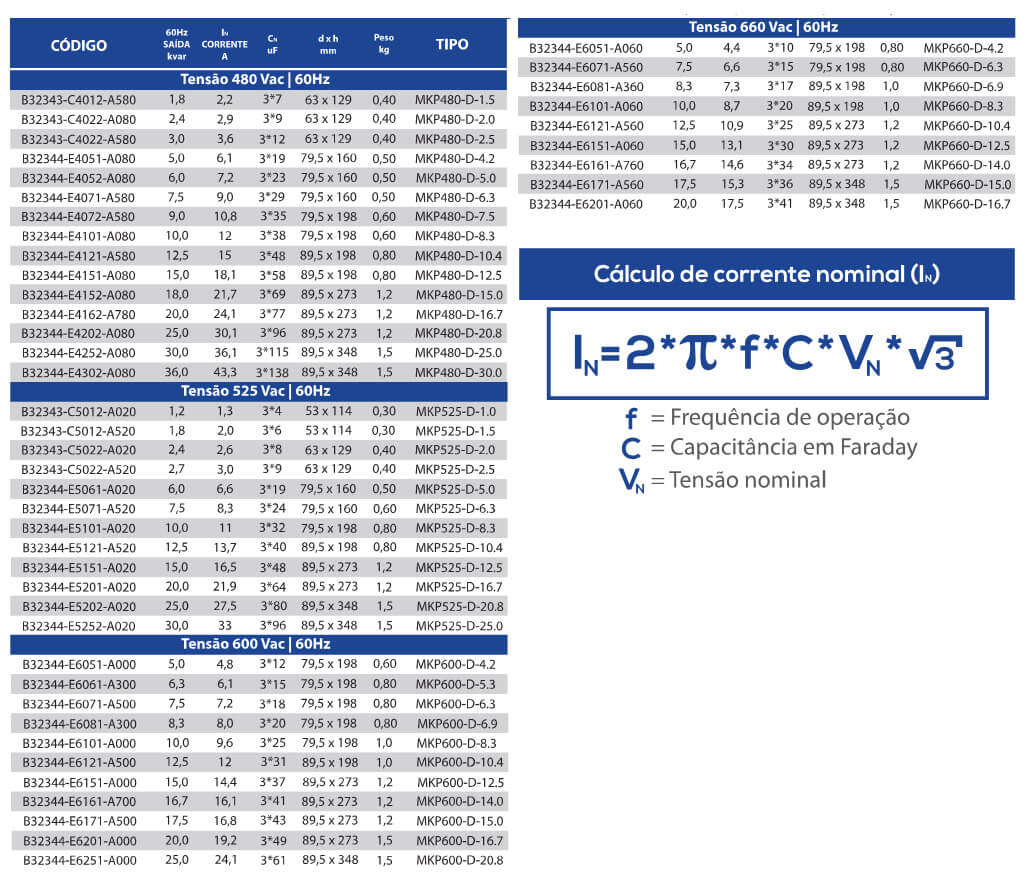

🔋 Dados Elétricos Comuns

Tensão nominal de serviço: 380 V AC (trifásico) é típico para redes industriais padrão.
Frequência de operação: 50 Hz ou 60 Hz.
Capacitância: varia com a potência reativa (por exemplo, 3 × 61 µF para ~10 kVAr).
Tolerância de capacitância: normalmente –5 % a +10 %.
Corrente máxima por fase: depende do valor de kVAr selecionado.
Expectativa de vida útil: ~100.000 h ou mais em condições normais.

O termo “terminal SIGUT” refere-se a um terminal de conexão do tipo bloco/screw-type com proteção contra choque elétrico (IP20) usado em capacitores elétricos industriais para oferecer:

Conexão elétrica segura entre capacitor e cabos/contatores

Proteção ao toque por meio de barreira plástica ou bloco terminal

Fixação por parafuso com torque recomendado
Esse tipo de terminal garante contato robusto e confiável em bancos de capacitores e painéis elétricos.

Aplicações Comuns do Capacitor Trifásico com Terminal SIGUT

Capacitores com terminais SIGUT são usados para:

Correção de fator de potência em redes industriais
Bancos de capacitores automáticos ou fixos
Proteção e melhora de qualidade na distribuição de energia
Sistemas trifásicos com motores, transformadores e cargas indutivas
Eles facilitam a conexão em painéis e distribuições por meio de terminais seguros e de fácil instalação.

Funcionamento em Detalhes

Capacitores trifásicos com terminais SIGUT operam assim:

Medição da necessidade de correção: sensores ou controladores determinam quando a energia reativa está alta.
Ativação dos capacitores: o capacitor trifásico entra em paralelo com a carga.
Geração de corrente adiantada: compensando energia reativa gerada por cargas indutivas.
Melhoria global do fator de potência, reduzindo o consumo aparente e perdas.

Este tipo de capacitor também inclui tipicamente resistores de descarga internos para segurança e descarga automática quando desligado.

Aplicações Principais

Capacitores trifásicos com terminais SIGUT são indicados para:

✔ Bancos de capacitores industriais
✔ Painéis de correção automática de fator de potência
✔ Redes trifásicas com motores, transformadores e cargas indutivas
✔ Sistemas elétricos que exigem maior eficiência energética

Esses capacitores ajudam a reduzir perdas e custos da energia elétrica.

Boas Práticas de Instalação

✔ Sempre instalar com a tensão desligada.
✔ Fixar os terminais SIGUT com torque correto (conforme datasheet).
✔ Garantir que a instalação esteja protegida contra contato direto (IP20 ou maior).
✔ Se possível, usar controladores de fator de potência para comutação automática.
