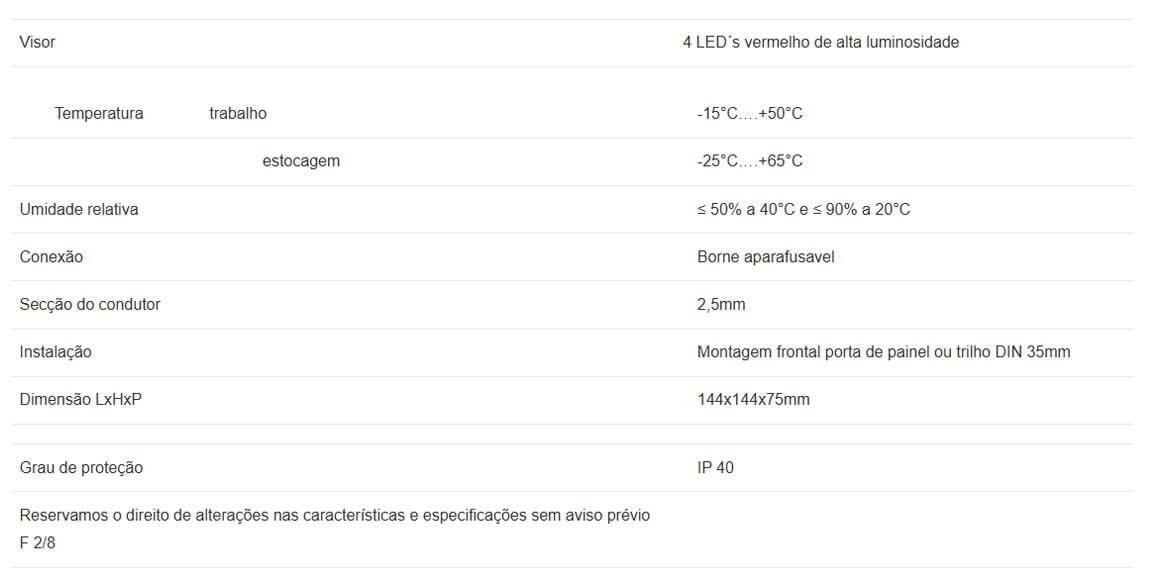

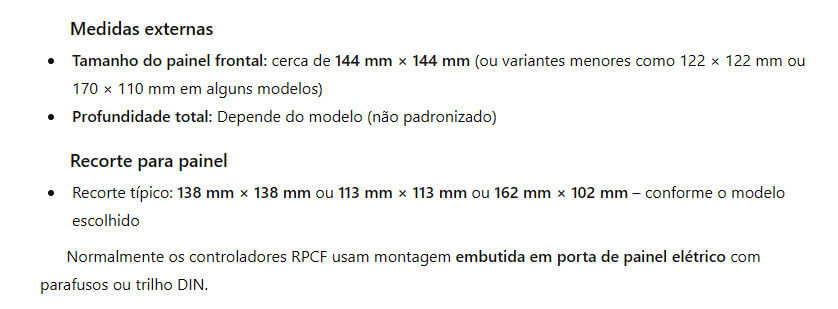

| Especificações Técnicas | |
| Viseira | 4 LED´s vermelho de alta luminosidade |
| Temperatura trabalho | -15°C….+50°C | |
| estocagem | -25°C….+65°C | |
| Umidade relativa | ≤ 50% a 40°C e ≤ 90% a 20°C | |
| Conexão | Nascido aparafusavel | |
| Seção do condutor | 2,5 mm | |
| Instalação | Montagem frontal porta de painel ou trilho DIN 35mm | |
| Dimensão LxHxP | 144x144x75mm | |
| Grau de proteção | IP 40 | |
| Reservamos o direito de alterações nas características e especificações sem aviso prévioF 2/8 | ||
| Tensão de Alimentação Ue | 220V ou 380V |
| Sinal de corrente | TC X/5A |
| Frequência nominal | 45…65 Hz |
| Potência de consumo máx. (VA) | 10VA |
| Corrente nominal Ie | 5A |
| Faixa de operação | 0,125….5A |
| Proteção Sobre-tensão | 480Vca ajustável |
| Sensibilidade | 20mA |
| Modo de operação | Manual/Automático |
| Capacidade nominal de contato de saída | 7A 220V |
| Fator de potência da onda fundamental em tempo real | sim (leitura em Display) |
| Ajuste do fator de potência | 0,70ind-0,7cap |
| Fator de potência total em tempo real (incluindo harmônicas) | sim (leitura em Display) |
| Ajuste do tempo de retardo no ligação dos bancos de capacitores | 2…200 segundos |
| Tempo de reconexão | 0…..240seg(ver dados do fabricante dos capacitores) |
| Números de Estágios | 12 |
| Saída de alarme | 1 |
| Distorção harmônica | ajustável 1% a 30% |
O controlador automático de fator de potência RPCF recebe:
O Controlador Automático de Fator de Potência RPCF calcula o fator de potência em tempo real.
Se o fator de potência estiver baixo (indutivo), o controlador:
Se houver excesso de correção (capacitivo), ele:
Esse processo acontece continuamente, mantendo o sistema sempre otimizado.
O RPCF é utilizado em:
b)Teclando SET durante 3 segundos, permite ajuste do fator de potência desejado.
b)Teclando SET durante 3 segundos, permite ajuste do tempo de retardo para ligação dos bancos de capacitores. 6 -LED indicador V/Discharging Time-Delay : a)Acesso ao leitura teclando UP e DOWN , o display mostrará o valor da tensão (V) do conexão dos bornes 1 e 3 em tempo real.
b)Teclando SET durante 3 segundos, permite ajuste do tempo de descarga para capacitores.
b)Teclando SET durante 3 segundos, permite ajuste do sobre-tensão máxima permitida.
b)Teclando SET durante 3 segundos, permite ajuste da distorção harmônica máxima permitida.
b)Teclando SET durante 3 segundos, permite ajuste do sinal máxima do transformador de corrente.
10-LED indicador P(kW)/C1 Capacitance: a)Acesso ao leitura teclando UP e DOWN, o “Display” mostrará o valor da harmônica total da corrente (A).
b)Teclando SET durante 3 segundos, permite ajuste dos kVar do primeiro banco dos capacitores.
11-LED indicador Q(kVar)/Output sequence: a)Acesso ao leitura teclando UP e DOWN, o “Display” mostrará o valor da potência reativa em tempo real (kVar).
b)Teclando SET durante 3 segundos, permite configurar sequências dos estágios dos bancos dos capacitores . 12-LED indicador S(kVA)/Output loop: a)Acesso ao leitura teclando UP e DOWN, o “Display” mostrará o valor da potência total aparente em tempo real (kVA).
b)Teclando SET durante 3 segundos, permite configurar loop dos estágios dos bancos dos capacitores.
13-LED indicador Hz/Communication Adress: a)Acesso ao leitura teclando UP e DOWN, o “Display” mostrará o valor da frequência da rede (Hz).
b)Teclando SET durante 3 segundos, permite configurar acesso com o PC (ver se disponível esta função). 14-LED indicador Communication Speed: a)Acesso ao ajuste da velocidade de comunicação.(MODBUS, ver se disponível esta função).
15-LED indicador Over-voltage,under-voltage,over-VTHD: Indicador de sobre-tensão, sub-tensão, ou excesso de distorção. Caso LED indicador acende, o controlador desliga os capacitores e alarme é acionado.
16-LED indicador Over-compesation, under-compesation: Excesso ou falta de compensação, mesmo com todos capacitores desligado, LED acenderá e alarme é acionada.
17-LED indicador Pre-Switch on: Indicação do estado de acionamento de um banco de capacitor. LED aceso indica que o controlador está no aguardo de acionamento de um banco.
18-LED indicador Pre-Switch off: indicação do estado de desligamento de um banco de capacitor. LED aceso indica que o controlador está no aguardo do desligamento de um banco.
19-Tecla UP: Tecla para navegar pelo menu principal no sentido crescente.
20-Tecla SET: Tecla para iniciar, memorizar os parâmetros.
21-Tecla DOWN: Tecla para navegar pelo menu principal no sentido decrescente.
22-C1 Capacitance Auto Identification: Para iniciar programa de auto identificação do primeiro banco de capacitores C1 (primeiro estágio), e em seguidas de outros bancos subseqüentes automaticamente.(Para iniciar basta pressionar teclas UP e DOWN simultaneamente por 3 segundos).
