Transformador de Corrente Bipartido

Introdução

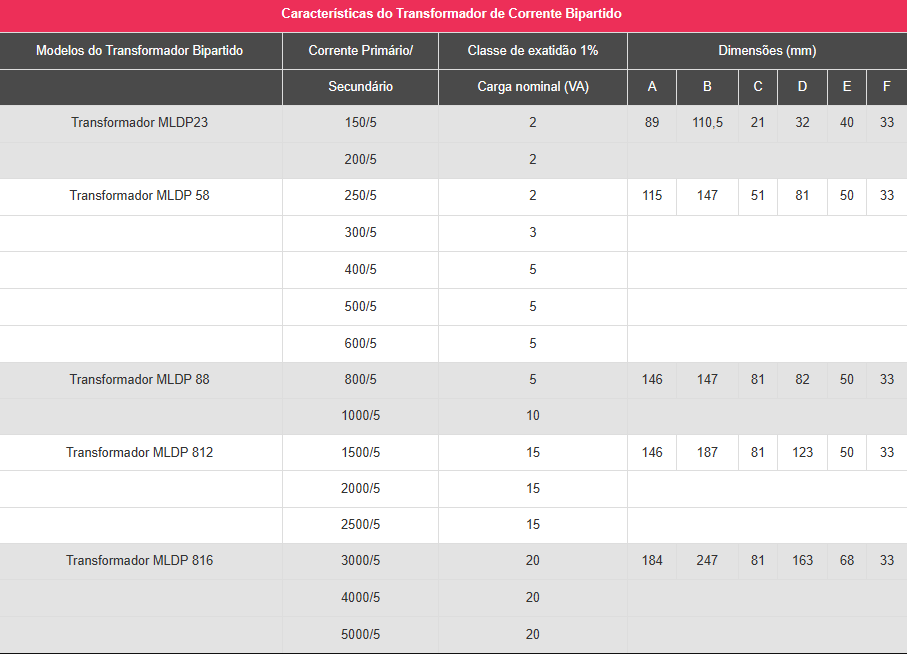

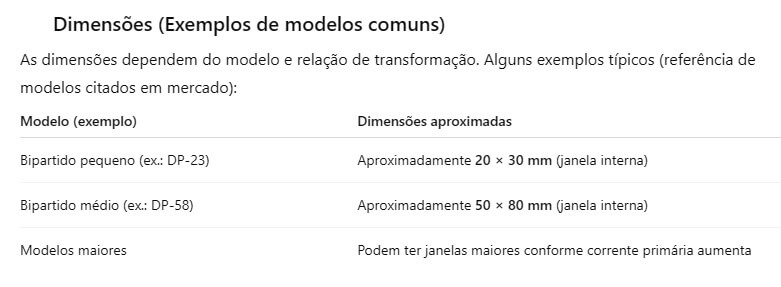

O Transformador de Corrente Bipartido ou Núcleo Partido, foi desenvolvido para facilitar a instalação de Instrumentos ou Medidores de Energia, sem desconectar cabos ou barras, evitando a interromper o fornecimento de energia, economizando em mão de obra. Os Transformadores de Corrente Bipartido modelo MLDP possuem janela larga e várias faixas de corrente, visando atender as instalações com precisão. Descrição Geral O Transformador de Corrente Bipartido, também conhecido como TC bipartido ou TC de núcleo dividido, é utilizado para medição ou proteção em circuitos elétricos de baixa e média tensão, com a vantagem de poder ser instalado sem interromper o circuito. Sua estrutura articulada permite que ele seja aberto e fechado em torno do condutor ativo, facilitando a instalação em painéis energizados. É muito usado em sistemas de automação, medições fiscais, monitoramento de cargas e painéis de correção do fator de potência.

Principais Características do Transformador de Corrente Bipartido

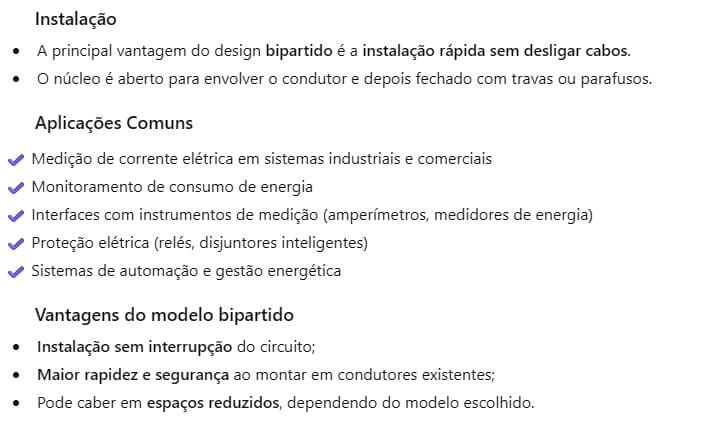

Núcleo bipartido (abertura tipo alicate ou dobradiça): facilita a instalação em barramentos ou cabos energizados, sem necessidade de desligamento.

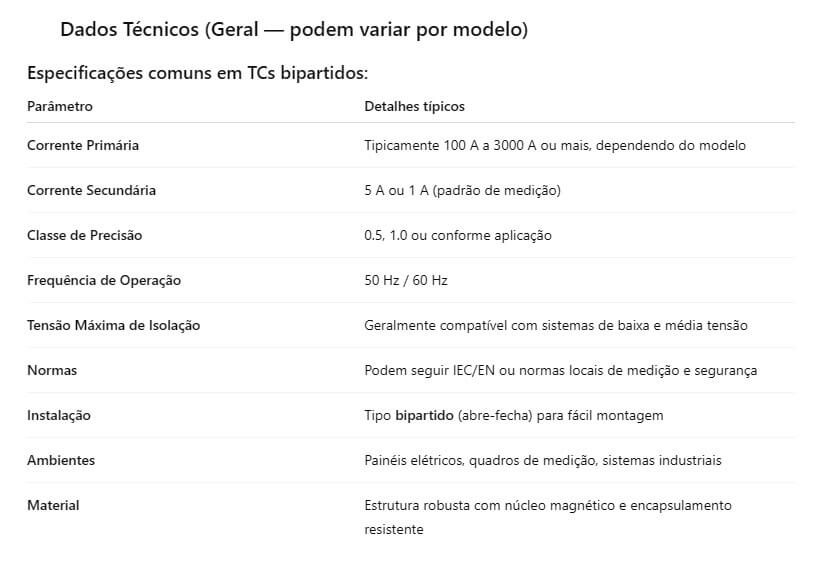

Aplicação em medição e proteção: converte correntes elevadas para valores padronizados, geralmente 5 A ou 1 A.
Isolamento reforçado: garante segurança elétrica e precisão em ambientes industriais.
Design compacto: permite aplicação em painéis com espaço reduzido.
Alta precisão: disponível em classes de exatidão como 0.5, 1.0 ou 3.0.
Fácil fixação: via abraçadeiras, trilho DIN ou parafusos, conforme o modelo.

O transformador de corrente bipartido envolve o cabo condutor primário, funcionando como um sensor. Ele induz uma corrente proporcional no enrolamento secundário, que é ligada a instrumentos de medição (amperímetros, relés, medidores de energia, etc.).

Por ser do tipo janela (aberto), seu núcleo magnético é dividido em duas partes. Isso permite que o cabo condutor não precise ser desconectado para instalação, o que o torna ideal para retrofit e medições temporárias ou permanentes.
