Principais Características do Transformador de Corrente Tipo Somador

🔹 Função de Soma de Correntes

• Permite somar os valores das correntes secundárias de vários transformadores de corrente (TCs) de mesma fase para gerar uma única corrente de saída proporcional à soma dessas entradas.

🔹 Saída Padronizada

• A saída do transformador somador fornece um sinal de corrente padronizado (normalmente 5 A) que pode ser conectado diretamente a medidores ou instrumentos de medição, facilitando a leitura agregada de cargas.

🔹 Flexibilidade no Número de Entradas

• Pode ter várias entradas primárias (por exemplo, 2, 3, 4 ou mais), permitindo somar correntes de múltiplos circuitos.

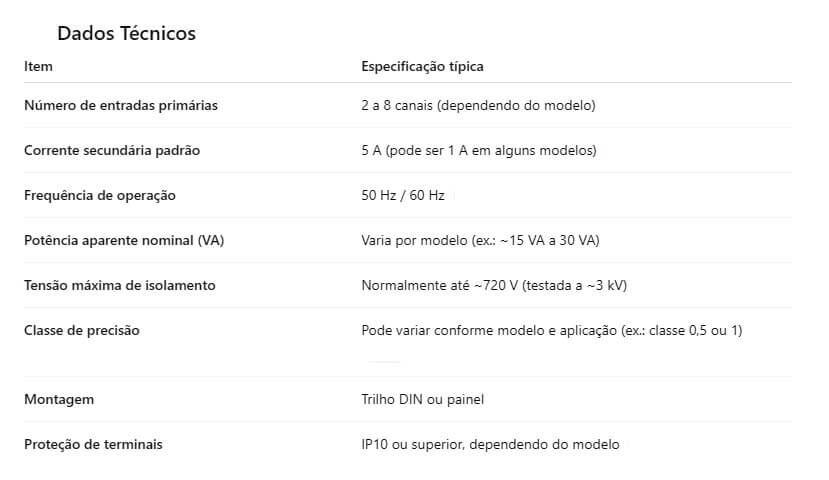

🔹 Precisão e Classe de Medição  do Transformador de Corrente Tipo Somador

• Projetado para manter precisão adequada à medição elétrica quando conectado corretamente às correntes a serem somadas. Algumas versões são compatíveis com classes de precisão típicas de medição.

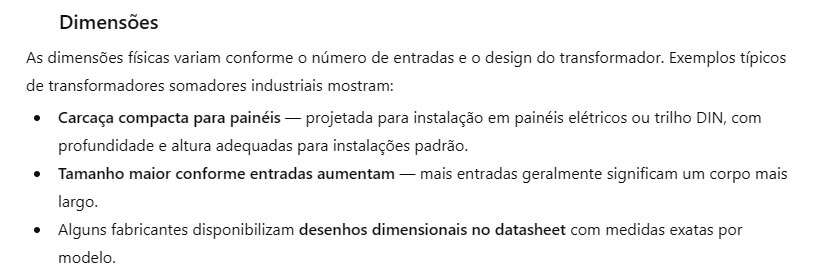

🔹 Construção Robusta

• Normalmente possui carcaça resistente e terminais com proteção contra contato acidental, garantindo segurança de operação e confiabilidade.

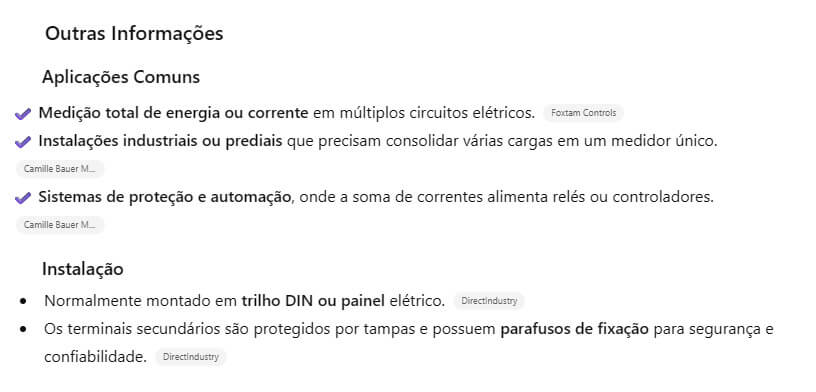

🔹 Montagem em Painéis

• Muitos modelos são projetados para montagem em trilho DIN ou parede, facilitando a instalação em painéis elétricos e quadros de medição.

🔹 Compatibilidade com Medidores e Relés

• Indicado para uso junto a medidores de energia, relés de proteção e sistemas de automação, reduzindo a necessidade de vários instrumentos de medição separados.

🔹 Segurança e Isolamento

• Oferece isolamento elétrico adequado entre os circuitos medidos e a instrumentação secundária, contribuindo para a segurança dos operadores e dos equipamentos conectados.

Manual de Instalação e Operação: Sensor de Corrente Série SC06J

1.0 Introdução e Avisos de Segurança

1.1 Análise de Propósito e Segurança

Este manual fornece as diretrizes essenciais para técnicos e engenheiros realizarem a instalação,
operação e comissionamento seguros dos sensores de corrente da série SC06J.
A estrita aderência a estas instruções é crucial para garantir a funcionalidade precisa do dispositivo,
a integridade do sistema elétrico e, acima de tudo, a segurança do pessoal envolvido na instalação e manutenção.

1.2 Avisos Críticos

• ⚠️ Desenergize completamente o painel elétrico antes de iniciar a instalação.
  Verifique a ausência de tensão para prevenir choques elétricos graves ou fatais.
• ⚠️ Utilize sempre os Equipamentos de Proteção Individual (EPIs) adequados.
  Isso inclui, mas não se limita a, luvas isolantes, óculos de segurança e vestimenta de proteção.
• ⚠️ A instalação deve ser realizada exclusivamente por pessoal qualificado.
  Apenas profissionais com treinamento e conhecimento em sistemas elétricos de potência estão autorizados
  a manusear e instalar este equipamento.

1.3 Transição

Com as precauções de segurança estabelecidas, o primeiro passo prático é a correta identificação do
produto a ser instalado, detalhada na seção a seguir.

2.0 Visão Geral do Produto

2.1 Contextualização da Série SC06J

A série de sensores de corrente SC06J foi projetada para aplicação em sistemas de
0,6 kV para uso interno.
Sua principal função é atuar em conjunto com disjuntores de fuga à terra,
também conhecidos como Disjuntores Residuais (DR),
para detectar correntes de falta e proteger o circuito.

2.2 Identificação dos Modelos

• Modelos SC06J3 e SC06J6:
  apresentam um corpo robusto com isolação encapsulada em resina epóxi,
  conferindo alta rigidez dielétrica e proteção mecânica.
• Modelo SC06J10E:
  possui isolação em bandagem impregnada com resina epóxi,
  resultando em um perfil mais leve e adaptável.
  Para este modelo, a base de fixação metálica é um item opcional.

2.3 Identificação dos Terminais

• P1: Indica a polaridade do enrolamento primário.
  Este lado deve ser orientado para a fonte de alimentação do circuito.
• S1 e S2:
  Representam os terminais do enrolamento secundário,
  que devem ser conectados ao equipamento de medição ou proteção (DR).

2.4 Transição

Conhecendo as características físicas e a identificação dos terminais,
é fundamental analisar as especificações técnicas para garantir a
compatibilidade do sensor com a aplicação.

3.0 Especificações Técnicas

3.1 Importância da Análise Técnica

Revisar as especificações técnicas é um passo indispensável para confirmar que
o sensor de corrente selecionado atende aos requisitos de tensão, isolamento e
dimensões físicas do sistema elétrico onde será instalado.
A conformidade com estes parâmetros é essencial para o desempenho e a segurança da instalação.

3.2 Especificações Elétricas Gerais

3.3 Dimensões e Peso (SC06J3 e SC06J6)

As especificações de peso para os modelos SC06J3 e SC06J6 são detalhadas abaixo.
Para dimensões físicas, consulte o desenho técnico do produto.

3.4 Dimensões e Peso (SC06J10E)

As especificações físicas do modelo SC06J10E devem ser consultadas
no desenho técnico correspondente ao produto.
